4KW环形高压风机 型号;HRB-710-D4 | 段数;单段 | 功率;4 KW | 相数;3 相 | 频率;50/60 Hz | 电压;380 V | 噪音;69/72 dB(A) | 重量;42 Kg | 防护等级;IP55 | 绝缘等级;F & H | 额定流量;318/376 m3/h | 额定压力;360/310 mbar | 额定真空;-290/-320 mbar | 进口出口;G2 inch | 外形尺寸;382×384×432 | 管道口径;DN 50 |
|

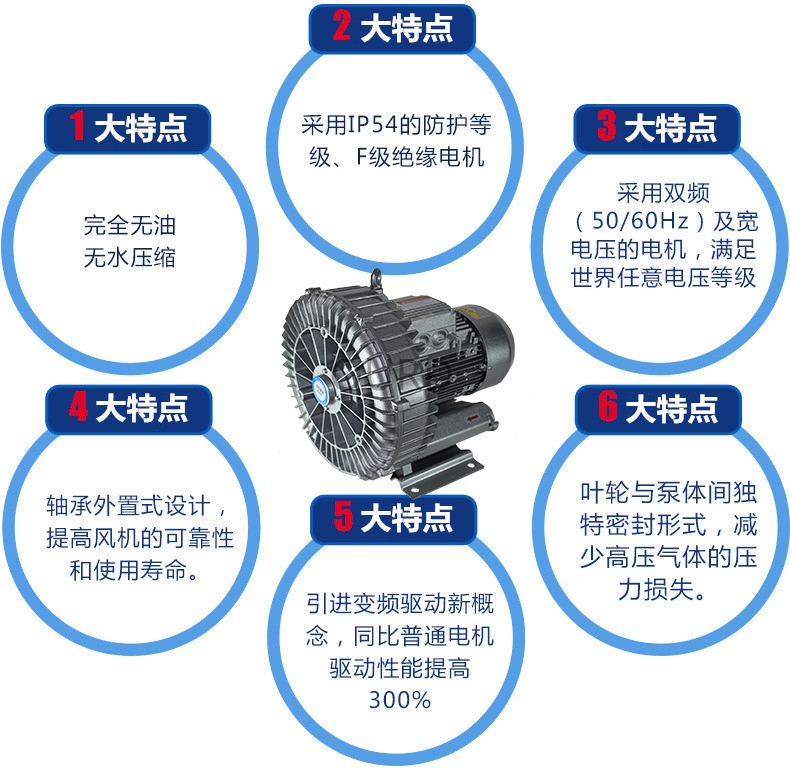

4KW环形高压风机外形设计特点: 1.结构结构紧凑、铝合金压铸、重量轻、工艺精湛、外形美观。 2.压力达:74kpa 真空达:100kpa 流量达:56m3/min - 结构简单、只有5个主要零部件:机座、壳体、叶轮、轴承、电机,压铸铝合金叶轮和高强度壳体,密封轴承、防止污染物损坏,双重辰型弹性轴密封、降低泄露,只有一个环形室单元、防止热力损坏,充分的叶轮支持、防止叶片断裂,单侧密封间隙、减少鼓风机高温运行时的故障。
4.高压鼓风机材质采用ADC12压铸铝,铸件尺寸精度高,一般相当于6~7级,甚至可达4级;表面光洁度好,一般相当于5~8级;强度和硬度较高,强度一般比砂型铸造提高25~30%,但延伸率降低约70%;尺寸稳定,互换性好;可压铸铝薄壁复杂的铸件。例如,当前锌合金压铸铝件最小壁厚可达0.3mm;铝合金铸件可达0.5mm;最小铸出孔径为0.7mm;最小螺距为0.75mm。 5.采用的是特殊的叶片设计,采用这种方式对设备的外性进行设计,主要是因为这种设计方式可以提高设备的压力,让设备的风量更大,还能够有效的降低设备运行时的噪音,延长设备的使用寿命。 6.无油输送无碳氢化合物带出、无油气送风,满足卫生保健和科学应用要求,低噪音和低温升,单涡单侧吸入式叶轮设计、比paddle wheeI式设计噪音低、温升小,独特的环形设计、使气流保持平稳层流状态、气流噪音小,铝合金壳体、散热性能良好 7.高压旋涡风机在运行的过程中,能够对它的风量进行控制,让它的稳定性更高,操作更加容易一些。设备的外形优美,它的外形可以让在后期的保养工作更加容易。 8.型号集合国际技术要求制造,具有很高的技术含量,并且已获ISO9002认证、CE认证。、功率:0.2KW-30KW 3、风量:1.4立方米/分-40立方米/分特点:低震动 高风压 体积小 重量轻 低噪音 新设计 压力高 风量大 无油气 免保养 寿命长
欧瑞迪高压风机风压产生的原理: 当叶轮转动时,由于离心力的作用,风向标促使气体向前向外运动,从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口1吸入)侧槽,当它进入侧通道2以后,气体被压缩,然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄),气体即被挤出叶片并通过出口消声器排出泵体。 环形高压鼓风机使用和保养: 1, 气泵应放置在较平稳的地方,周围环境应清洁、干燥、通风。 2, 气泵叶轮旋转方向必须与风扇罩壳上所标箭头方向*。 3, 气泵工作时,应避免风机的进风口和出风口出现完全封死现象,以免使气泵产生过大的热量和电动机超电流引起气泵损坏。 4, 气泵除电机转子两只轴承外,其它部位没有直接接触摩擦。 5, 进出气两端的过滤网应根据情况适时清洗,以免堵塞影响使用。 6, 进出气口外联接必须采用软管联接(如橡胶管、塑料弹簧管)。 7, 轴承的更换:更换轴承必须由熟悉修理工作的人进行操作。先拧松泵盖上的螺钉,然后按图示顺序逐一拆卸零件,拆下的零件应经过清洗,然后按反顺序装配。拆卸时,不能硬撬叶轮,应用拉马拉出,同时不要遗漏调节垫片,以免影响出厂时已调节器好的间隙。 8, 严禁固体、液体及有腐蚀气体进入泵体。 |
